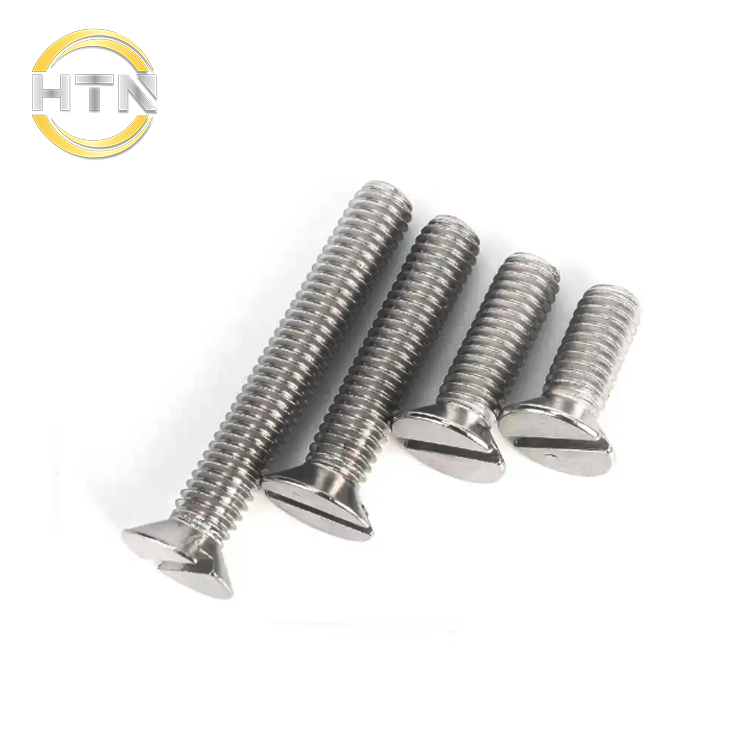

Gr2 DIN 963 M3 Titanium vis à tête à tête plat
Matériel: Titanium de grade 5 (Ti-6Al-4V).
Taille du fil: M1 ~ M20.
Résistance à la traction: 895-950 MPa.
|
|
Details
Les produits sont de petites pièces de fixation mais puissantes conçues pour des applications nécessitant un rapport résistance-poids supérieur, une résistance à la corrosion et une biocompatibilité. Ces boulons de précision sont idéaux pour des industries telles que l’aérospatial, les dispositifs médicaux et l’automobile haute performance, où chaque gramme compte et la fiabilité est primordiale.
Boulons en titane DIN963 M3 Introduction
Nom du produit: boulons en titane DIN963
Matériel: Titanium de grade 5 (Ti-6Al-4V)
Taille du fil: M1 ~ M20
Résistance à la traction: 895-950 MPa
Résistance au rendement: 830-880 MPa
Dureté : 34-36 HRC
Plage de température: -252°C à 350°C
Densité: 4,43 g/cm³
Les spécifications spécifiques peuvent être produites et livrées selon vos besoins.
| Thread Size d | M1 | M1.2 | M1.4 | M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | |
| P | Pitch | 0.25 | 0.25 | 0.3 | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 |
| a | max | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 | 1.2 | 1.4 | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 4 | 5 | 5 |
| dk | max=nominal size | 1.9 | 2.3 | 2.6 | 3 | 3.8 | 4.7 | 5.6 | 6.5 | 7.5 | 9.2 | 11 | 14.5 | 18 | 22 | 25 | 29 | 33 | 36 |
| min | 1.76 | 2.06 | 2.46 | 2.86 | 3.5 | 4.4 | 5.3 | 6.14 | 7.14 | 8.84 | 10.57 | 14.07 | 17.57 | 21.48 | 24.48 | 28.48 | 32.38 | 35.38 | |
| k | max | 0.6 | 0.72 | 0.84 | 0.96 | 1.2 | 1.5 | 1.65 | 1.93 | 2.2 | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| n | max | 0.45 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.2 | 1.51 | 1.91 | 2.31 | 2.81 | 3.31 | 3.31 | 4.37 | 4.37 | 5.37 |
| min | 0.31 | 0.36 | 0.36 | 0.46 | 0.56 | 0.66 | 0.86 | 0.86 | 1.06 | 1.26 | 1.66 | 2.06 | 2.56 | 3.06 | 3.06 | 4.07 | 4.07 | 5.07 | |
| r | max | 0.1 | 0.12 | 0.14 | 0.16 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 1.8 | 2 |
| t | max | 0.3 | 0.35 | 0.4 | 0.45 | 0.6 | 0.7 | 0.85 | 1 | 1.1 | 1.3 | 1.6 | 2.1 | 2.6 | 3 | 3.5 | 4 | 4.5 | 5 |
| min | 0.2 | 0.25 | 0.28 | 0.32 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.6 | 2 | 2.4 | 2.8 | 3.2 | 3.6 | 4 | |
| x | max | – | – | – | 0.9 | 1 | 1.1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3.2 | 3.8 | 4.4 | 5 | 5 | 6.3 | 6.3 |
