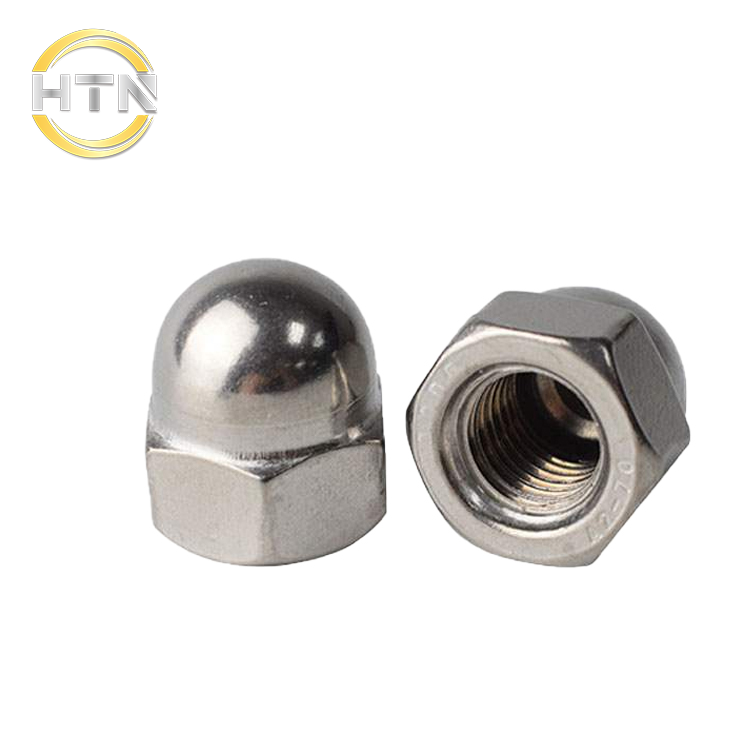

DIN 1587 Titanium Acorn Nuts Domed Cap pour la sécurité et l’esthétique

Category: Pièce usinée en titane

Matériel: Titanium de grade 5 (Ti-6Al-4V).
Résistance à la traction: ≥ 900 MPa.
Tailles de fil: M3 à M20 (personnalisable).

Details

Nos produits représentent le sommet de la technologie de fixation, combinant les propriétés exceptionnelles du titane avec l’ingénierie de précision. Ces fixations légères mais incroyablement robustes sont conçues pour exceller dans les applications où les matériaux traditionnels manquent. Que vous soyez dans l’industrie aérospatiale, les dispositifs médicaux ou l’industrie automobile haute performance, nos produits offrent une fiabilité et une longévité inégalées.

Spécifications techniques

Matériel: Titanium de grade 5 (Ti-6Al-4V)

Résistance à la traction: ≥ 900 MPa

Résistance au rendement: ≥ 830 MPa

Elongation: ≥ 10%

Dureté: 33-37 HRC

Plage de température: -250°C à 600°C

Tailles de fil: M3 à M20 (personnalisable)

Finition: naturelle, anodisée ou passivée

Taille du fil			M4	M5	M6		M8		M10	M12	M14	M16	M18		M20		M22		M24
D
P	Fil grossier		0.7	0.8		1		1.25	1.5	1.75	2	2		2.5		2.5		2.5		3
	Fine thread -1		/	/		/		1	1.25	1.5	1.5	1.5		2		2		2		2
	Fine thread -2		/	/		/		/	1	1.25	/	/		1.5		1.5		1.5		/
da	max		4.6	5.75		6.75		8.75	10.8	13	15.1	17.3		19.5		21.6		23.7		25.9
	min		4	5		6		8	10	12	14	16		18		20		22		24
dk	min=nominal size		6.5	7.5		9.5		12.5	15	17	20	23		26		28		33		34
dw	min		5.9	6.9		8.9		11.6	14.6	16.6	19.6	22.5		24.9		27.7		31.4		33.3
e	Grade A	min	7.66	8.79		11.05		14.38	17.77	20.03	23.35	26.75		30.14		33.53		37.72		39.98
	Grade B	min	7.5	8.63		10.89		14.2	17.59	19.85	22.78	26.17		29.56		32.95		37.29		39.55
x	Coarse thread	max	1.4	1.6		2		2.5	3	3.5	4	4		5		5		5		6
	Fine thread	max	/	/		/		2	2.5	3	3	3		4		4		4		4
G	Coarse thread	max	2.75	3		3.7		4.9	5.6	6.4	7.3	7.3		9.3		9.3		9.3		10.7
	Fine thread	max	/	/		/		3.7	4.9	5.6	5.6	5.6		7.3		7.3		7.3		7.3
h	max=nominal size		8	10		12		15	18	22	25	28		32		34		39		42
	Grade A	min	7.64	9.64		11.57		14.57	17.57	21.48	24.48	27.48		31.38		33.38		38.38		41.38
	Grade B	min	7.42	9.42		11.3		14.3	17.3	21.16	24.16	27.16		31		33		38		41
m	max		3.2	4		5		6.5	8	10	11	13		15		16		18		19
	min		2.9	3.7		4.7		6.14	7.64	9.64	10.3	12.3		14.3		14.9		16.9		17.7
mw	min		2.32	2.96		3.76		4.91	6.11	7.71	8.24	9.84		11.44		11.92		13.52		14.16
SR	≈		3.25	3.75		4.75		6.25	7.5	8.5	10	11.5		13		14		16.5		17
s	max=nominal size		7	8		10		13	16	18	21	24		27		30		34		36
	Grade A	min（Grade A）	6.78	7.78		9.78		12.73	15.73	17.73	20.67	23.67		26.67		29.67		33.38		35.38
	Grade B	min（Grade B）	6.64	7.64		9.64		12.57	15.57	17.57	20.16	23.16		26.16		29.16		33		35
t	max		5.74	7.79		8.29		11.35	13.35	16.35	18.35	21.42		25.42		26.42		29.42		31.5
	min		5.26	7.21		7.71		10.65	12.65	15.65	17.65	20.58		24.58		25.58		28.58		30.5
w	min		2	2		2		2	2	3	4	4		5		5		5		6
per 1000 units≈kg	Coarse thread		1.5	2.2		4.6		8.9	20.1	28.3	39.7	54.3		79.1		104		/		216
	Fine thread		/	/		/		11	20.1	28.3	39.7	54.3		95		104		/		216
